材料: | SS316 | 構造: | ボール・ゲート クリオジェニック・ボール・バルブ |
---|---|---|---|
標準または非標準: | スタンダード | パワー: | 手動,水力,気力,電気,ギア操作 |
適用する: | 一般,腐食性液体,冷凍状態,ガス | 接続: | フレンズ 溶接 |
スタンダード: | API,DIN,RJT,BS 5351 | 弁のタイプ: | 低温学の球弁 |
圧力: | 中気圧 高気圧 低気圧 | ||
ハイライト: | dn600 低温ゲートバルブ,2500ポンドの冷凍弁 |
冷凍ゲートバルブ -198°C
技術要約
Szie Range: 1/4"~24" ((DN6~DN600)
圧力範囲: 150LB ~ 2500LB,PN10 ~ PN64
適用: 空気分離装置,LNG貯蔵および配送,LNG輸送,鋼鉄生産のための液体およびガス性酸素など.
シリーズ範囲: 標準孔,減孔; ボールバルブ,ゲートバルブ,チェックバルブ,グローブバルブ,など
温度範囲: -196°C
標準: API 6D, API 607 防火設計, API600 / API603 ゲートバルブ, BS 1873, BS1868,など
材料:オステニティックステンレス鋼,ASTM A351,ASTM A182,その他
操作:レバー/ハンドホイール,またはギア操作,気力または電気操作.
端接続: RF,RTJ,FF,Butt 溶接,拡張 Butt 溶接,など
クリオジェニック 定義:

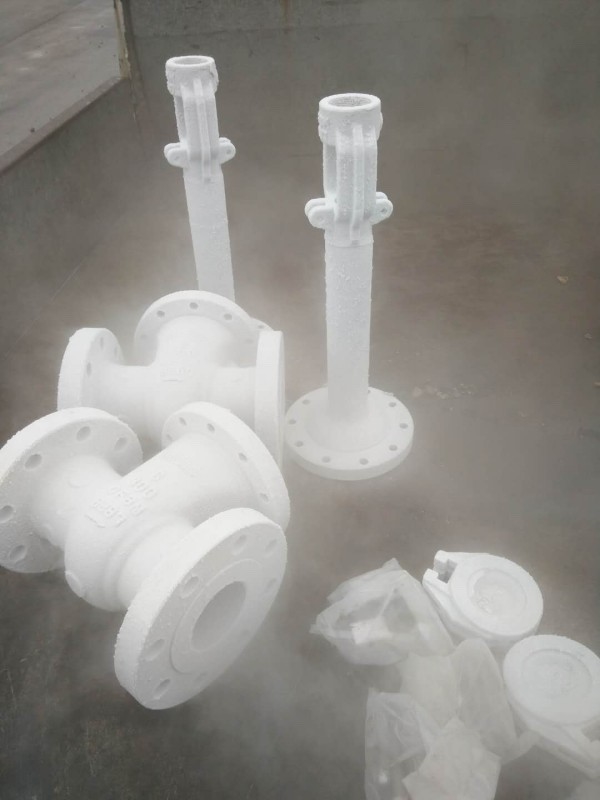

低温部品を液体窒素タンクに 固体化させ,温度差や変形による金属学的な変化による低温バルブ密封性能が向上する加工方法.
クリオジェニック方法:処理される部品を冷却のために液体窒素タンクに浸し,部品が196°Cの温度に達すると,1~2時間隔離を開始します.その後,室温に自然処理の箱を取り除く2回繰り返す
マルテンシット変遷温度におけるオステニティックステンレス鋼バルブシール表面の漏洩の重要な理由です. バルブシール表面の漏れは,さらに,温度が下がると,部品は縮小し,バルブによる熱圧力が発生し,低漏れによる不規則な部品の変形も原因の一つである.部品の仕上げ前 (e)バルブボディ,バルブカバー,プレート (ディスク),バルブ幹の固定装置など,冷凍処理の動作温度を下回る主要部品.
一般的には,冷凍装置の主要部品を完成する前に,101°C以下のバルブを使用します.しかし,使用者が必要とする場合は,冷凍装置の冷凍装置のバルブ部品を101.C以上の作業温度で使用します.
