| 圧力定格: | クラス150 | 加圧: | クラス150 |
|---|---|---|---|
| サイズ: | DN25 | 接続タイプ: | フランジュ |
| 繋がり: | フレンズ,ウェーファー | エンドコネクション: | RF（上昇した顔） |
| 接続型: | フランジュ | 重さ: | サイズによって変わる |
| 手術: | 手動/空圧/電動 | 設計基準: | api 6d |
| シール材: | PTFE | 流量特性: | ターン |
| サイズ範囲: | 1/2インチから12インチ | ボールバルブ: | Vタイプ |
| 取り付け: | ISO 5211 | ||
| ハイライト: | トリニオン搭載の管道用ボールバルブ,石油とガス用高性能ボールバルブ,耐久性のある構造のトランニオンボールバルブ |
||

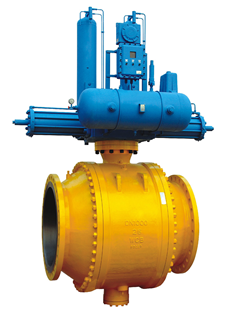

石油・ガスパイプライン向け高性能トリニオンマウントボールバルブ
製品説明
トリニオンマウントボールバルブは、最も過酷な産業環境、特に石油、ガス、石油化学部門における重要な隔離用途向けの優れたソリューションとして設計されています。フローティングボール設計とは異なり、トリニオンマウントボールバルブは、トリニオンによって固定されたボールを備えており、作動トルクを大幅に削減し、高圧条件下での信頼性の高い長期的なシールを保証します。この堅牢な構造により、本バルブは、幹線パイプライン、精製プロセスライン、およびオフショアプラットフォーム、特に中東の厳しい気候において最適なバルブとなります。
主な特徴と設計上の利点
当社のトリニオンマウントボールバルブは、業界標準を超えるように構築されており、重要な安全性と性能に関する特徴を組み込んでいます。
技術仕様表
| カテゴリ | 仕様 |
|---|---|
| 設計規格 | API 6D、DIN3357-1、EN12516-1 |
| サイズ範囲 | 1/2インチ～52インチ |
| 圧力クラス | ASME 150～2500 |
| 接続タイプ | RF、RTJ、FF、突合せ溶接（BW） |
| ボディ材質 | 鍛造/鋳造CS、LTCS、SS、DSS、合金鋼 |
| シート/材質 | PTFE、RPTFE、PEEK、メタルシート |
| 操作 | レバー、ギアボックス、電動/空気圧アクチュエータ |
よくある質問（FAQ）
Q1：トリニオンマウントボールバルブがフローティングボールバルブよりも優れている主な利点は何ですか？
A：主な利点は、より高い圧力とより大きな直径の用途に適していることです。トリニオンマウント設計により、摩擦とトルクが最小限に抑えられ、操作が容易になり、シールの摩耗が軽減され、耐用年数が長くなります。
Q2：御社のバルブは耐火用途の認証を受けていますか？
A：はい。当社のトリニオンマウントボールバルブは、API 607/API 6FA耐火試験規格に準拠しており、火災発生時の重要なシール完全性を保証します。これは、中東の石油・ガス施設の重要な要件です。
Q3：ダブルアイソレーションとブリード（DIB）とはどういう意味ですか？
A：トリニオンマウントボールバルブによく見られるDIBは、バルブがボールの両側に2つの独立したシール面を提供することを意味します。これにより、下流の圧力を上流の圧力から隔離し、その間のキャビティをブリードできるため、安全なメンテナンスが可能になります。
Q4：静電気防止装置が重要なのはなぜですか？
A：炭化水素サービスでは、静電気の蓄積が火災の危険性となる可能性があります。静電気防止装置は、ボール、ステム、およびバルブボディ間の電気的連続性を確保し、静電荷を安全に放電します。
Q5：御社のバルブは、酸性ガスサービスに適していますか？
A：もちろんです。多くの地域の油田で一般的な、酸性（H2S含有）炭化水素を処理するためのNACE MR0175/MR0103規格に準拠した材料を使用したバルブを提供しています。
耐久性と安全性のために設計された当社のトリニオンマウントボールバルブは、パイプラインおよびプラントの隔離に比類のない性能を提供し、世界のエネルギー産業の厳しい要求に応えます。
